【Predstavitev opreme】

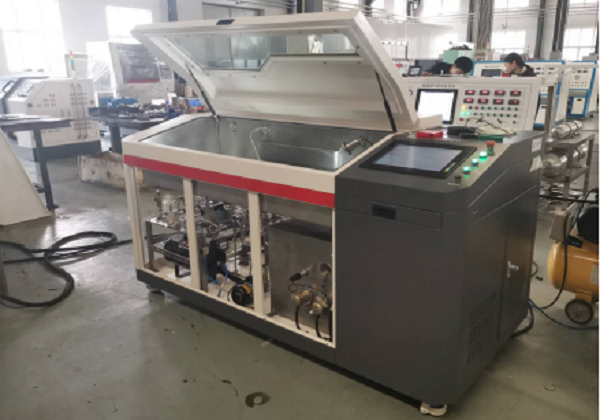

Preskusna naprava za porušitev tlaka se uporablja za preverjanje tlaka, zadrževanja tlaka, razbremenitve in preskuse porušitve na sesalnem razdelilniku, pokrovu glave valja in drugih izdelkih;

【Preizkusni parametri】

Izgled opreme: D×Š×V (pribl.): 1800×1400×1350 (mm); Skupna teža: 600 kg;
Pomožna električna energija: AC220V (+15%/-10%), 50Hz, 1,0kW;
Auxiliary gas source: 0.6-0.8MPa, flow rate>1,5 m³/min (pribl.);
Testni projekt:

1. Preizkus počenja: Neposredno počenje;

2. Preizkus porušitve zadrževanja tlaka: tlak-zadrževanje tlaka-počenje, tlak in čas zadrževanja tlaka je mogoče nastaviti poljubno;

3. Večstopenjski preskus zadrževanja tlaka: tlak → zadrževanje tlaka → zadrževanje tlaka → zadrževanje tlaka → zadrževanje tlaka → zadrževanje tlaka → zadrževanje tlaka → zadrževanje tlaka → zadrževanje tlaka → razpoka, 5 stopenj zadrževanja tlaka in zadrževanja tlaka, tlak in čas je mogoče nastaviti ter število stopenj je mogoče izbrati;

4. Tlak s konstantno hitrostjo→držanje tlaka→zmanjšanje tlaka;

5. Opremljen s funkcijo izpihovanja tekočine;

Preskusni tlak: 0,05-2,0Mpa;
Odpihovalni kanal: 0-0,6 MPa, nastavljiv;
Stopnja tlaka: 1Bar/min-200Bar/min, brezstopenjska nastavljivost;
Beleženje koničnih vrednosti: programska oprema za merjenje in krmiljenje;
Način tlaka: črpalka za dvig tlaka na plinski pogon;
Način regulacije tlaka: Proporcionalni ventil + ventil za regulacijo tlaka;
Tlačno območje: 0-2,5MPa;
Natančnost nadzora tlaka: ±1,0%FS;
Natančnost merjenja tlaka: ±0,25%FS;
Čas zadrževanja tlaka: poljubna nastavitev;
Testni medij: voda;
Prostornina: večja ali enaka 20 L;
Material: Nerjaveče jeklo;
Temperatura medija: Sobna temperatura;

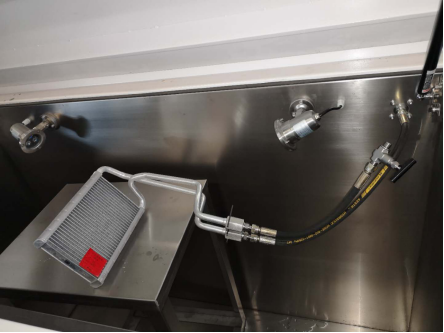

Notranja dimenzija: 1000 × 800 × 600 (mm); Vodotesen v notranjosti rezervoarja za vodo, ki se uporablja za blaženje udarca med počenjem;
Preizkusni del preskusne komore: zunanja dvostranska pocinkana pločevina z brizganjem, notranjost iz 1,5 mm debele plošče iz nerjavečega jekla 304; Zunaj je rezervoar za vodo izdelan iz jeklene pločevine visoke-trdnosti debeline t=5mm;
Dimenzija testne specifikacije: 750×750 (mm), prostornina: 7L;
Temperatura: Sobna temperatura;
Priključno orodje: Zunanji vijačni navoj, 1 kanalni tlak;
Varnostna opazovalna vrata: Opazovalno okno je izdelano iz 17mm zaščitnega stekla, z osvetlitvijo in vidno;
Spodnji računalnik: PLC;
Zgornji računalnik: industrijski računalnik;
Nadzorna programska oprema: Labview/visual basic;
Jezik: kitajščina/angleščina;
Oblika poročila: Microsoft Office;

【Prednosti izdelka】

Sistemski spoji in cevovodi so narejeni iz ultra{0}}visokotlačnih spojk iz nerjavečega jekla in visoko{1}}brezšivnih cevi iz nerjavečega jekla, da se zagotovi varnost sistema, celoten sistemski cevovod pa ni varjen;
Nadzor stopnje tlaka v sistemu in prikaz: Dogovorite se o stopnji tlaka in zgornji meji tlaka preskušanca, zabeležite in narišite tlak-časovno krivuljo med obremenitvijo, natančnost ločljivosti: tlak 0,001MPa/indeks, čas 1s/indeks; Ločljivost hitrosti na presečišču vodoravne in navpične smeri je manjša od 0,001 MPa/s;
Za izbiro plinsko gnane črpalke sistem sprejme plinsko pospeševalno črpalko z nizkim-trenjem-visokim pretokom, ki zmanjša mrtvo območje, ko se plinsko gnana črpalka zažene, hitro obračanje črpalke ustvari neprekinjen tlak;
Funkcija samodejnega zbiranja in obdelave testnih podatkov lahko samodejno vzpostavi testno bazo podatkov, po kateri je mogoče kadar koli poizvedovati, podatke je mogoče shraniti za dolgo časa. Lahko prikaže preskusne krivulje in parametre v realnem času, shranjuje in beleži rezultate preskusov, kot so najvišja vrednost porušitve, preskusni tlak itd., in izvozi shranjene podatke v format Officeovega dokumenta. Ima funkcijo tiskanja poročila o preskusu in krivulje preskusnega tlaka po končanem preskusu, poročilo o preskusu pa je mogoče prosto urejati;

【Nadzorni sistem】

Vključuje predvsem proporcionalni nadzorni sistem za plin-tekočino, nadzorni sistem zaznavanja, električni nadzorni sistem in nadzorni programski sistem itd.

Proporcionalni krmilni sistem plin-tekočina: sorazmerni krmilni sistem plin-tekočina lahko deluje dolgo časa, neprekinjeno, varno in stabilno, kar lahko v celoti izpolnjuje zahteve preskusa.
Nadzorni sistem zaznavanja: Preskusni sistem uporablja senzor tlaka in krmilnik. Zberite tlak preskusa in medija ter krmilite aktuator na podlagi zbranih informacij.
Električni nadzorni sistem: Električni nadzorni sistem je sestavljen iz močnega sistema za nadzor električne energije in sistema za nadzor šibke električne energije.
